板式換熱器的構成要素有哪些，各部件都有哪些功能？
板式換熱器概述：
板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。
各種板片之間形成薄矩形通道，通過半片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。
它具有換熱效率高、熱損失小、結構緊湊輕巧、占 地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。
在相同壓力損失情況下，其傳熱系數比管式換 熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。
板式換熱器的構成要素：

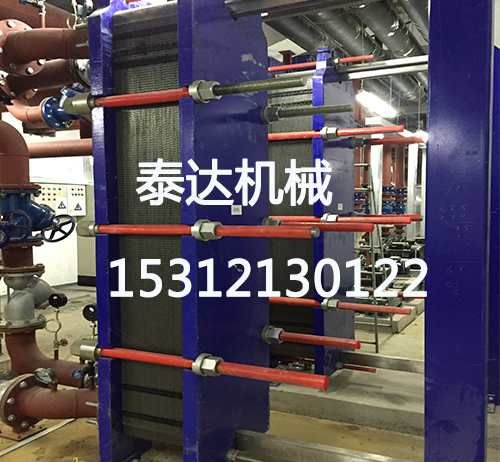

板式換熱器主要由傳熱板片、密封墊片、兩端壓板、夾緊螺栓、支架等組成。
板式換熱器各部件功能如下：
一、傳熱板片
傳熱板片是換熱器主要起換熱作用的元件，一般波紋做成人字形，按照流體介質的不同，傳熱板片的材質也不一樣，大多采用不銹鋼和鈦材制作而成。
二、密封墊片
板式換熱器的密封墊片主要是在換熱板片之間起密封作用。材質有：丁腈橡膠，三元乙丙橡膠，氟橡膠等，根據不同介質采用不同橡膠。
三、兩端壓板
兩端壓板主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。
四、夾緊螺栓
夾緊螺栓主要是起緊固兩端壓板的作用。夾緊螺栓一般是雙頭螺紋，預緊螺栓時，使固定板片的力矩均勻。
五、掛架
主要是支承換熱板片，使其拆卸、清洗、組裝等方便。
板式換熱器應用范圍：
a. 制冷：用作冷凝器和蒸發器。
b. 暖通空調：配合鍋爐使用的中間換熱器、高層建筑中間換熱器等。
c. 化學工業：純堿工業，合成氨，酒精發酵，樹脂合成冷卻等。
d. 冶金工業：鋁酸鹽母液加熱或冷卻，煉鋼工藝冷卻等。
e. 機械工業：各種淬火液冷卻，減速器潤滑油冷卻等。
f. 電力工業：高壓變壓器油冷卻，發電機軸承油冷卻等。
g. 造紙工業：漂白工藝熱回收，加熱洗漿液等。
h. 紡織工業：粘膠絲堿水溶液冷卻，沸騰硝化纖維冷卻等。
i. 食品工業：果汁滅菌冷卻，動植物油加熱冷卻等。
j. 油脂工藝：皂基常壓干燥，加熱或冷卻各種工藝用液。
k. 集中供熱：熱電廠廢熱區域供暖，加熱洗澡用水。
l. 其他：石油、醫藥、船舶、海水淡化、地熱利用。
